РЕАЛЬНЫЙ КЕЙС · ПРОЕКТ ШКАФА В БАЗИС
Шкаф в БАЗИС-Мебельщик по текстовому ТЗ: реальный пример
Реальный пример проекта шкафа в БАЗИС: от обычного текстового ТЗ до готовой модели, конструкции, присадки, фурнитуры и онлайн-просмотра проекта.
Размер
3600 × 2700 × 600 мм
В карточке: глубина 603 мм
Конструкция
4 секции по 900 мм
Антресоль и открытая ниша
Наполнение
10 полок · 3 штанги · 6 ящиков
5 перегородок · 18 фасадов
Материалы
Корпус белый
Фасады — дуб Галифакс
01 / PROOF

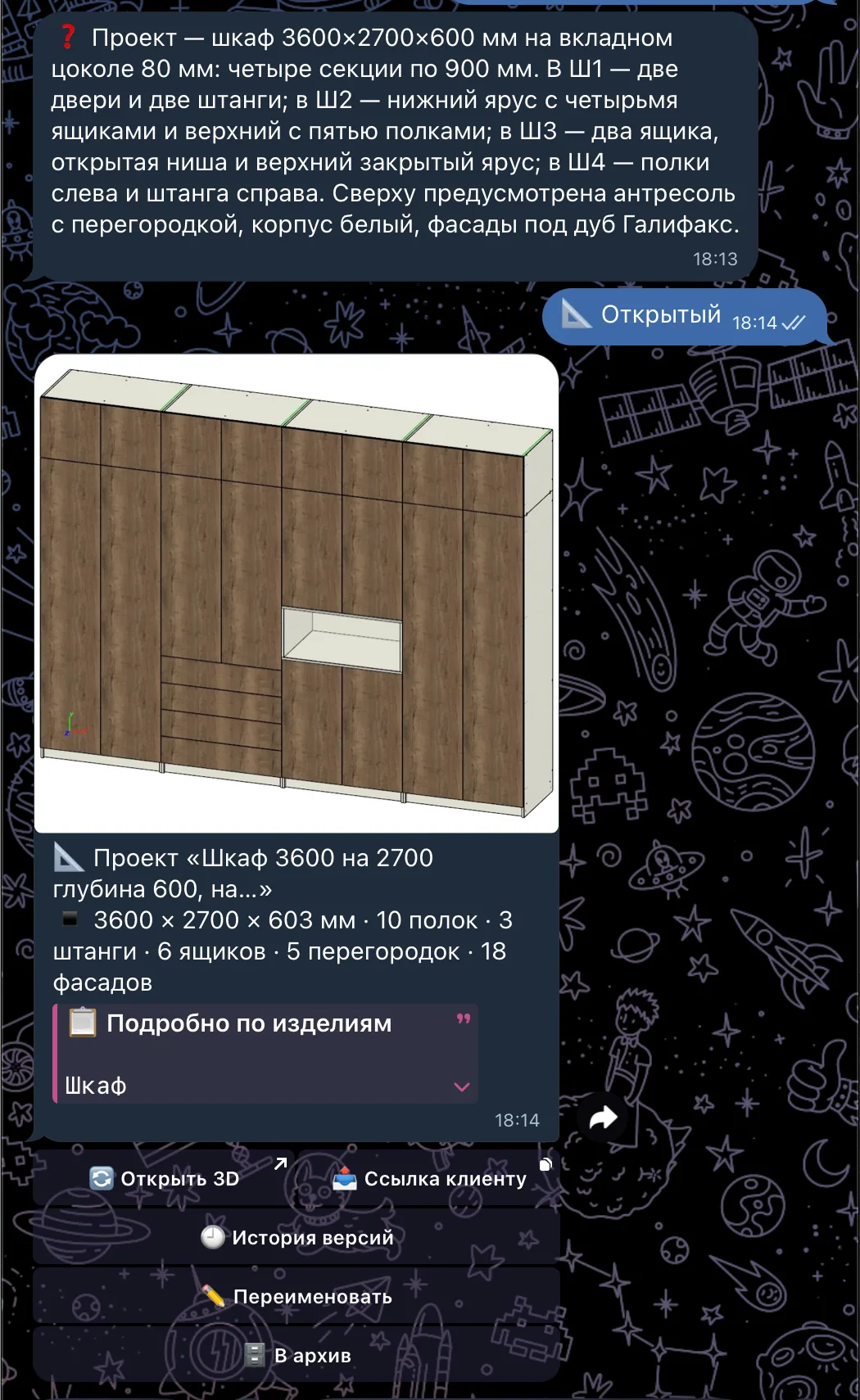

ТЗ обычным сообщением
Исходные данные переданы текстом: шкаф 3600×2700×600 мм, четыре секции по 900 мм, антресоль, полки, штанги, шесть ящиков, открытая ниша и фасады под дуб Галифакс. Отдельный чертёж для старта не потребовался.
После команды проект был построен, сохранён как отдельная версия и сразу получил действия для онлайн-просмотра и передачи ссылки клиенту.
02 / PROOF

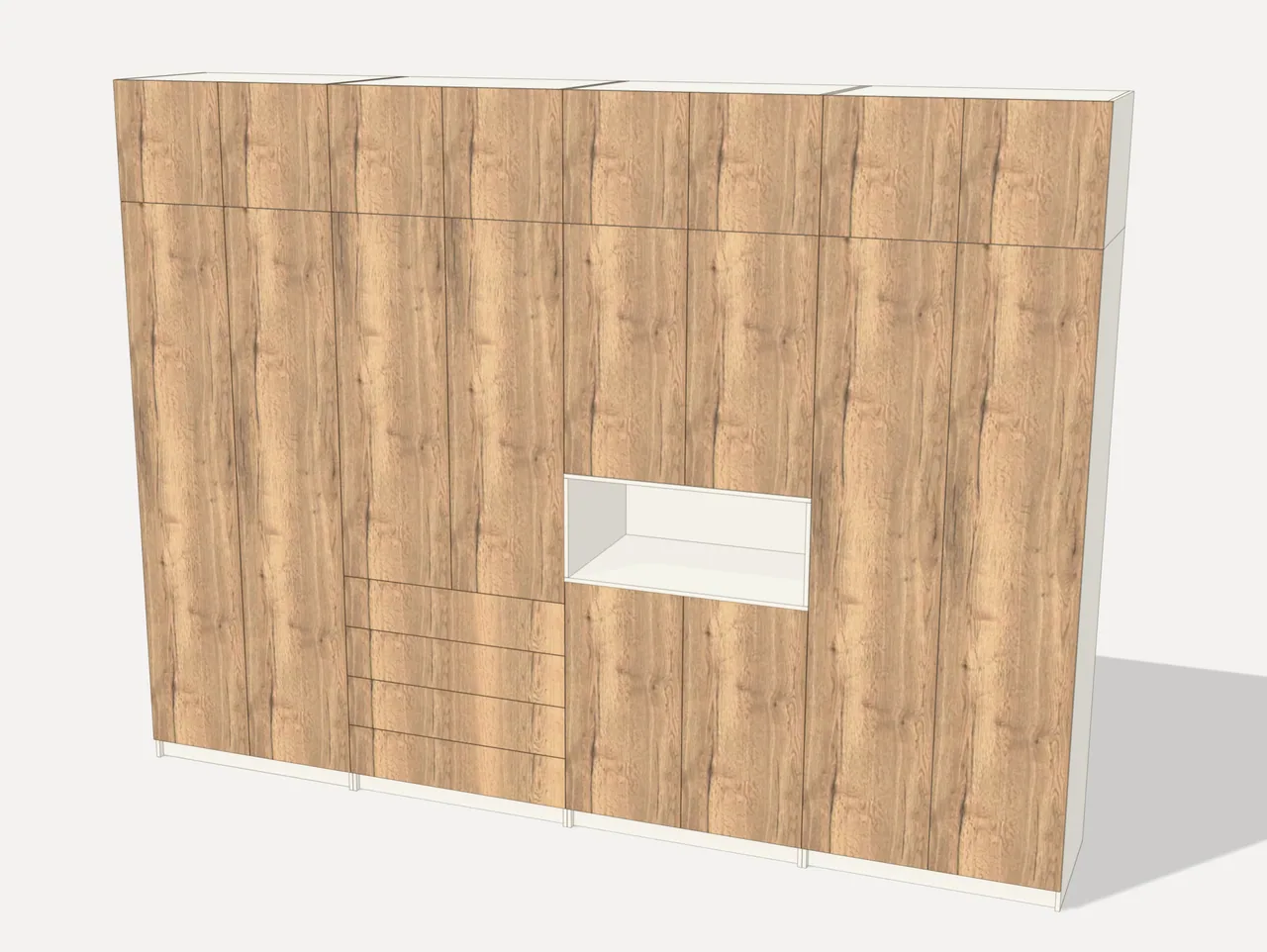

Готовый внешний вид
После построения можно проверить пропорции, фасады, антресоль и открытую нишу как целую композицию. Текстурный режим позволяет согласовать внешний вид проекта до производства.
03 / PROOF

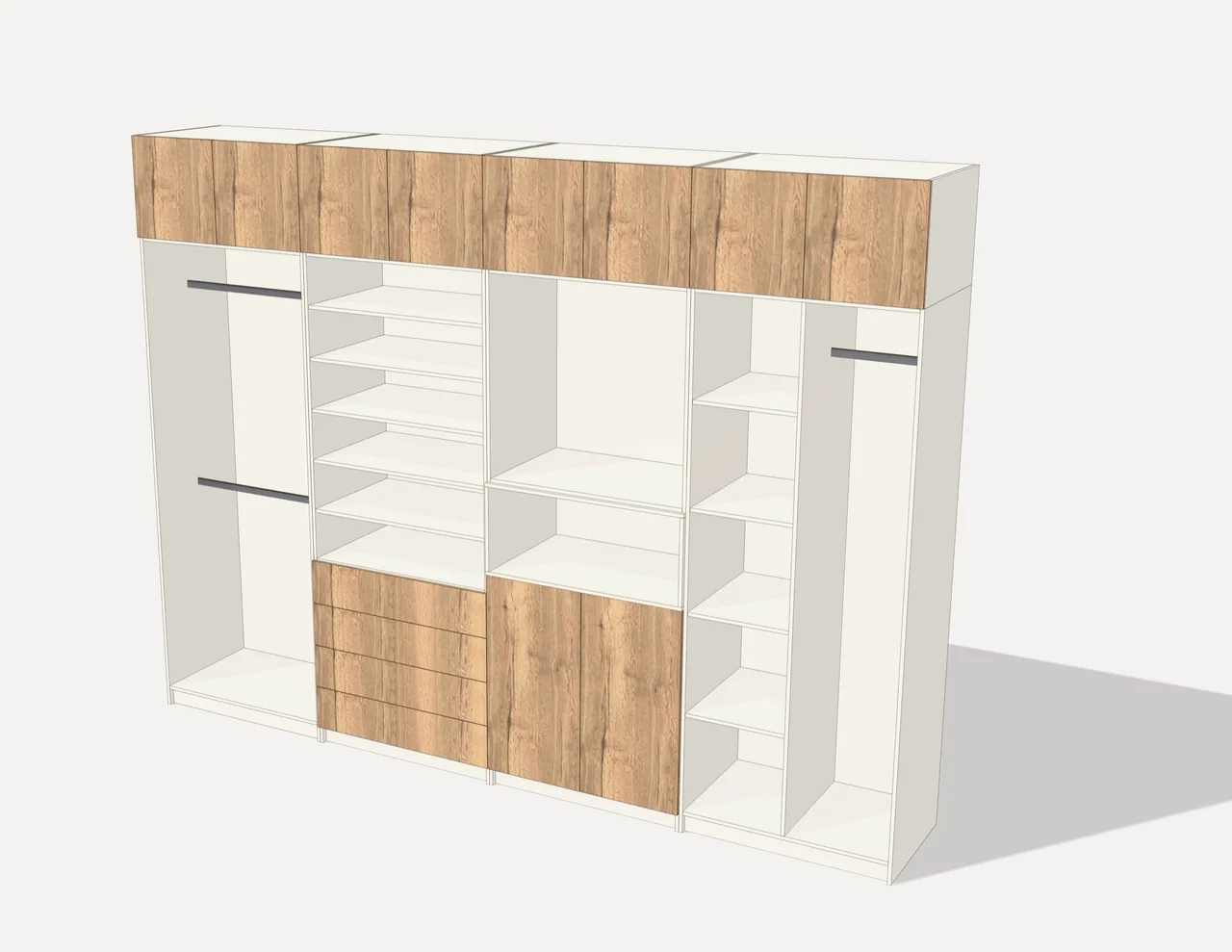

Весь конструктив внутри
В открытом виде видны четыре функциональные секции: зоны со штангами, полочный модуль, блоки ящиков, центральная ниша и внутренние перегородки. Это уже не картинка фасада, а сама конструкция проекта.
04 / PROOF

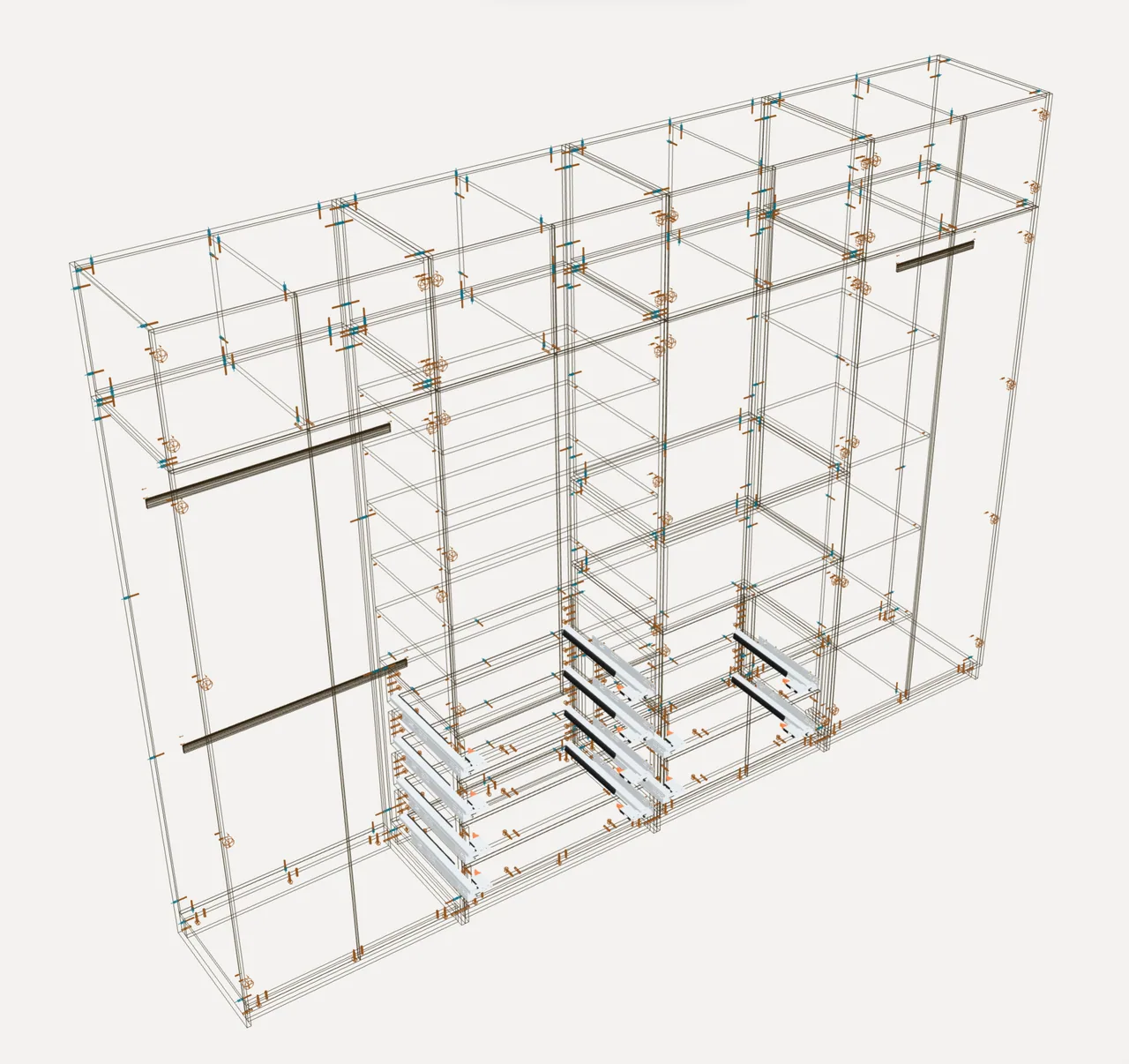

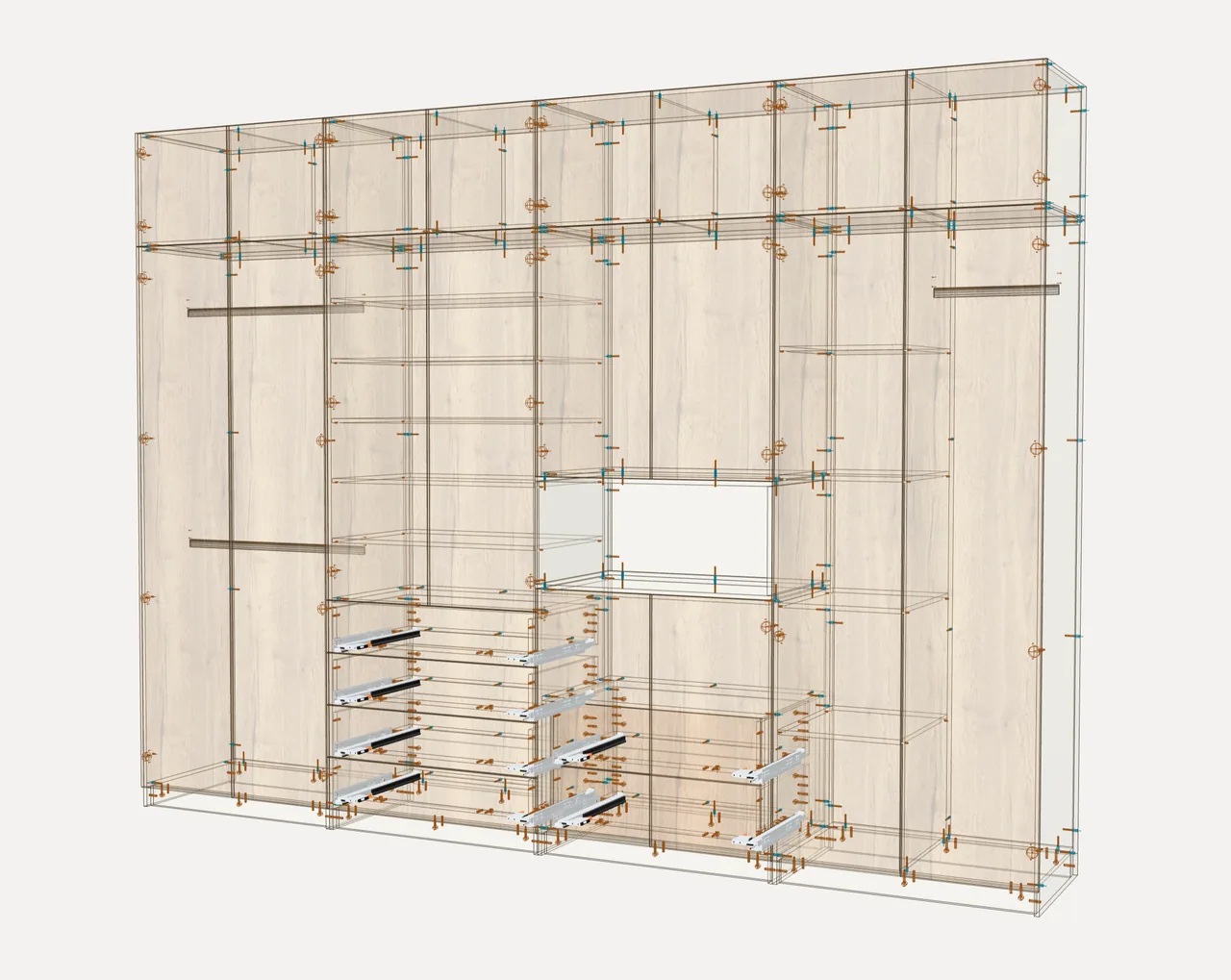

Конструкция и присадка целиком
Рентген показывает корпус насквозь: соединения, положение деталей, крепёж и присадку можно рассматривать прямо в браузере без установленного БАЗИС-Мебельщик.
05 / PROOF
Проект можно рассмотреть с любого ракурса
Модель не ограничена заранее подготовленными видами. Её можно вращать, приближать и проверять конструктив с удобного ракурса — на компьютере или телефоне.
06 / PROOF

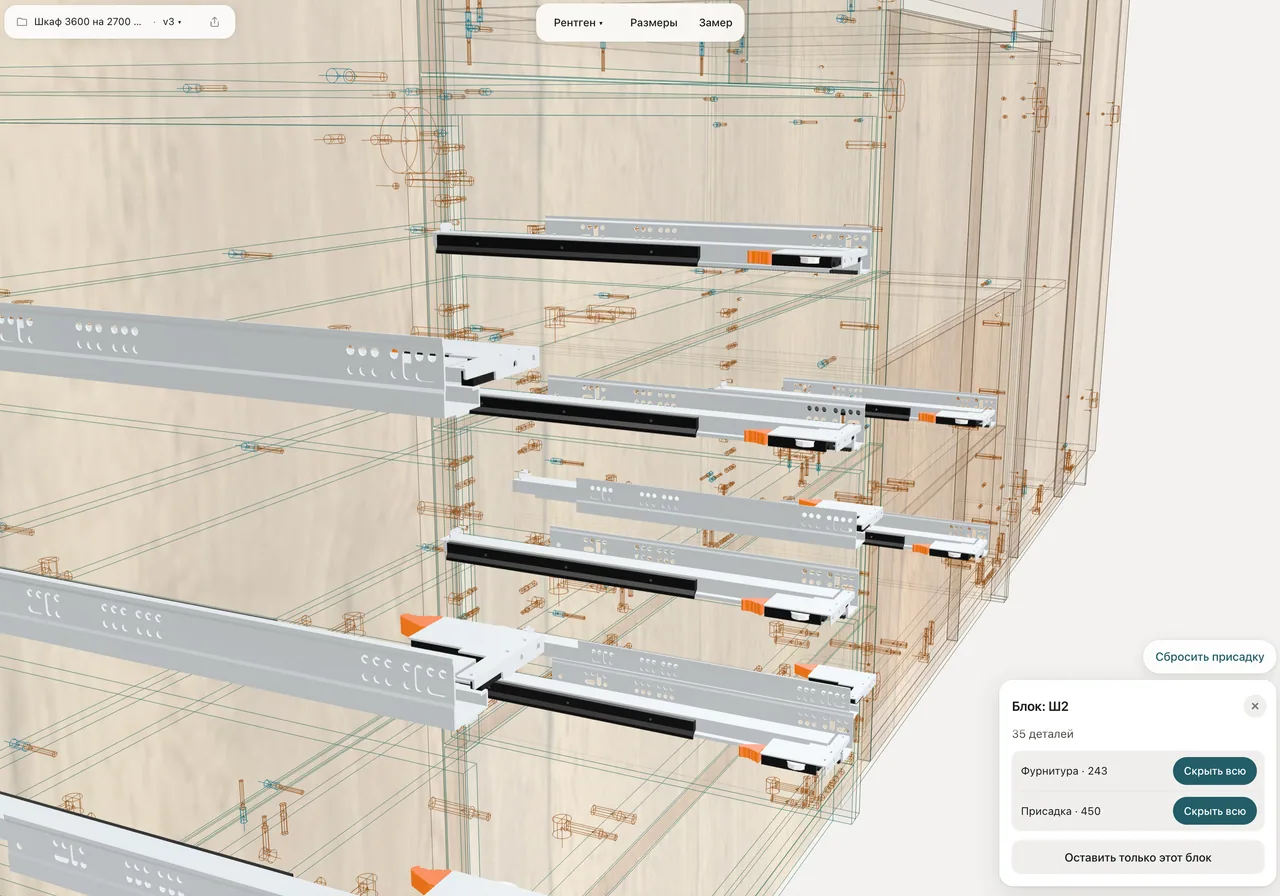

До уровня фурнитуры и отверстий
Можно приблизить отдельный узел и посмотреть направляющие, крепёж и отверстия. В этом фрагменте открыт блок Ш2: Viewer показывает детали блока, фурнитуру и присадку прямо в 3D.
07 / PROOF

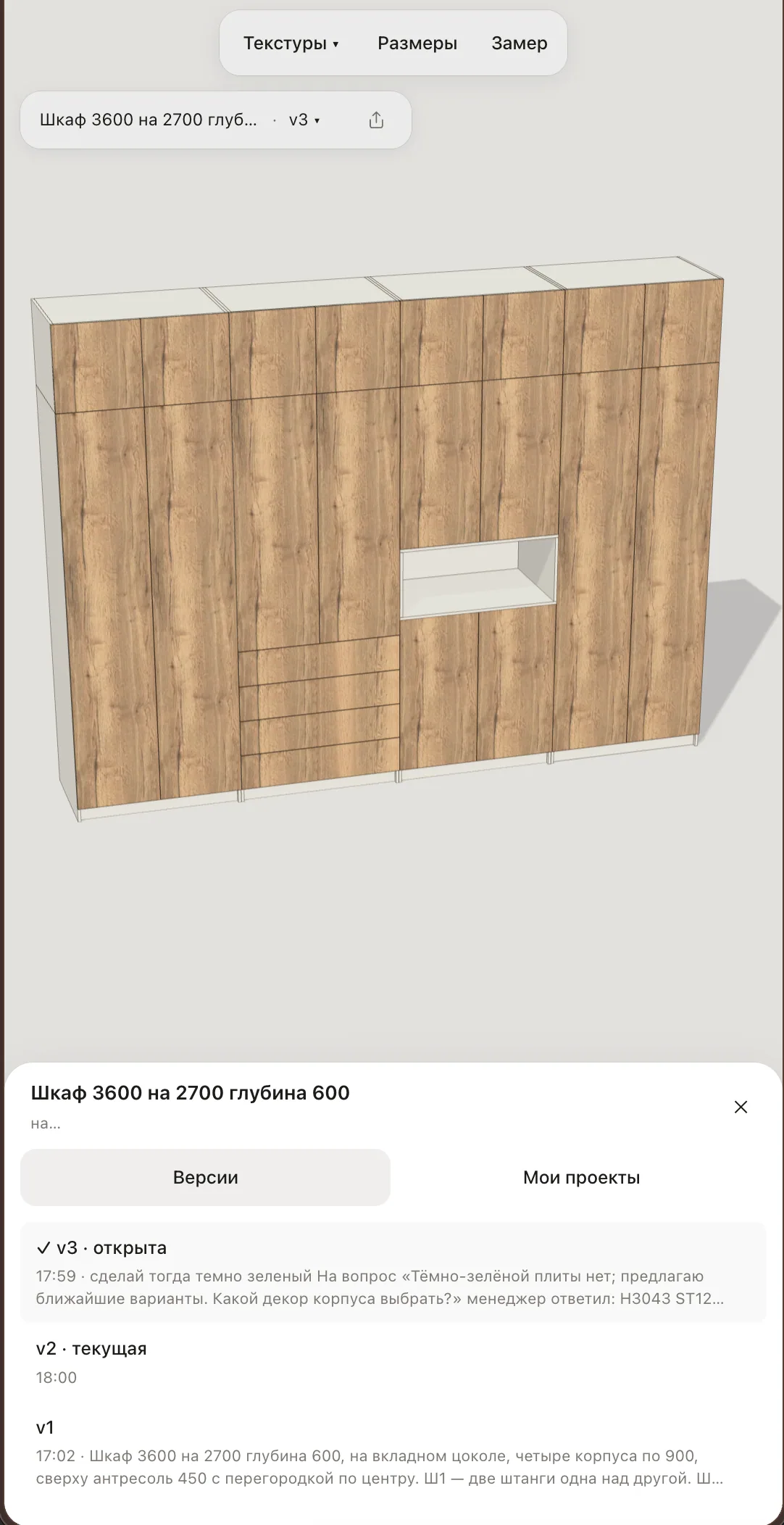

Проект и история изменений — на телефоне
Онлайн-проект открывается на мобильном устройстве. Сохранённые версии позволяют видеть развитие проекта и возвращаться к предыдущим состояниям, если это предусмотрено конкретным проектом.
Проект не заканчивается на файле
После построения проект остаётся частью рабочего процесса: его можно открыть в 3D, получить ссылку для клиента и работать с версиями. Поэтому результат можно проверить и согласовать ещё до открытия БАЗИС-Мебельщик на рабочем компьютере.
