Присадка в БАЗИС: петли, евровинты, шканты и типовые ошибки
Присадка — это не набор отверстий «по умолчанию», а результат выбранного конструктивного решения, фурнитуры и требований цеха. Разбираем, что проверить до выпуска карт сверления или выгрузки.
ЗАДАЧА
Нужно подготовить отверстия под соединения и фурнитуру так, чтобы они совпали с деталями, схемой сборки и конкретным способом производства.
Что обычно приходится делать вручную
- сопоставить фурнитуру с материалами, толщинами и узлами
- задать диаметры, глубины, отступы и базовые поверхности
- проверить взаимное положение отверстий на сопрягаемых деталях
- адаптировать результат к оборудованию и правилам конкретного цеха
AUTOMATION / BETA
Сначала получите конструктив, затем проверяйте присадку
Опишите изделие, материал и выбранную фурнитуру в Telegram. Базис Технолог поможет начать с проекта, а присадку можно обсуждать с учётом конкретного цеха и оборудования.
01 / WORKFLOW
Основные этапы
1. Зафиксируйте соединения
Составьте перечень петель, евровинтов, шкантов, направляющих и других элементов. Для каждой позиции должна быть понятна модель или хотя бы проверяемая схема установки.
- →тип фурнитуры
- →материал и толщина
- →база и сторона детали
- →количество и шаг
2. Проверьте узлы
Посмотрите, не пересекаются ли отверстия между собой, не выходят ли они на кромку и не мешают ли соседним деталям. Для петель отдельно проверьте чашку, ответную планку и зазоры фасада.
3. Сверьте присадку с моделью
Каждое отверстие должно иметь смысл в сборке. После изменения толщины, фасада, направляющих или положения перегородки присадку нужно пересчитать и проверить заново.
4. Уточните способ выпуска
Карта сверления, печатный чертёж и файл для станка — разные результаты. До передачи уточните формат, постпроцессор, нулевые точки и ограничения оборудования конкретного производства.

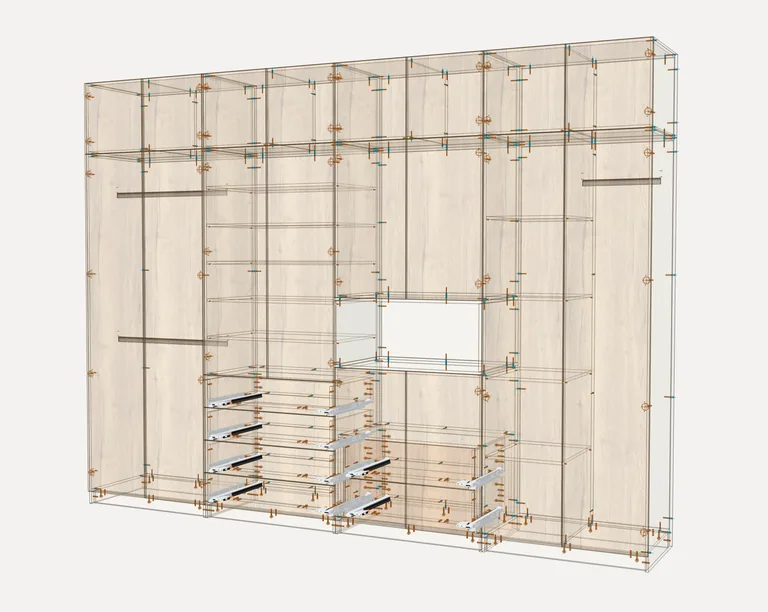

Пример модели для проверки
На реальном проекте можно рассмотреть внешний вид, внутреннее наполнение и соединения деталей. Сопоставляйте модель с исходными размерами и требованиями своей задачи.
САМОСТОЯТЕЛЬНО
- → изучить инструменты
- → построить конструктив
- → проверить параметры
- → внести правки
БАЗИС ТЕХНОЛОГ
- → написать ТЗ одним сообщением
- → получить построенный проект
- → продолжать править его обычными фразами
Самостоятельно вы связываете модель, фурнитуру и базы отверстий вручную. В автоматизированном сценарии сначала формируется проект по ТЗ, затем вы уточняете производственные параметры.
Отправить ТЗ в TelegramТипичные сложности и ошибки
- !отверстия привязаны к неверной базе или перевёрнутой детали
- !для петли не учтены толщина фасада, угол и схема накладки
- !евровинт или шкант поставлен без проверки выхода в соседнюю деталь
- !файл для станка считают универсальным, хотя формат зависит от оборудования и настроек
Когда делать самостоятельно
- ✓фурнитура и стандарты вашего цеха точно определены
- ✓вы умеете проверять чертежи и сопряжение деталей
- ✓есть тестовая деталь или безопасный способ проверить первую партию
02 / DELEGATE
Когда задачу проще передать Базис Технологу
- →нужно разобрать присадку по готовой модели и выбранной фурнитуре
- →проект содержит несколько соединений и нестандартные узлы
- →результат должен соответствовать конкретному станку или производственному шаблону
Полезно по теме
Частые вопросы
Поддерживается ли любая фурнитура?
Универсальную поддержку любой фурнитуры обещать нельзя. Нужно проверить конкретную модель, схему установки, толщину материала и требования производства.
Можно ли сделать присадку только по картинке?
Картинка помогает понять задачу, но для присадки нужны размеры, материал, выбранная фурнитура и способ базирования детали.
Достаточно ли получить файл для ЧПУ?
Нет. Файл нужно сопоставить с настройками конкретного станка и проверить на тестовом или контрольном изделии, если это предусмотрено процессом.
